Tree Training 技术详解：Robostral Navigate 如何用树状注意力复用共享前缀

2026-07-10

1. Robostral Navigate 的 22× 到底是什么？

Mistral AI 在 Robostral Navigate 的技术介绍中提出：把一个完整导航 episode 压缩成单条 sequence，通过 tree-based attention masking 在一次 forward 中训练全部时间步，同时避免时间步之间的信息泄漏。官方给出的核心数字是：

相比“每个时间步构造一个独立样本”，训练 token 数减少 22×；
所有时间步的监督信号仍被保留；
原本可能持续数月的训练可缩短到数天。

这里最重要的限定词是 training tokens。22× 首先描述重复 token 的减少，不能直接写成“墙钟时间严格加速 22×”。真实速度还受 attention kernel、视觉编码器、通信、数据加载、序列长度和显存分区影响。

本文以本地论文 Tree Training: Accelerating Agentic LLMs Training via Shared Prefix Reuse（arXiv:2511.00413v5，2026-04-23）作为公开数学与工程参照。该论文来自快手团队，并非 Mistral 的技术报告；二者思想相关，但不能据此断言 Robostral 的内部实现完全相同。

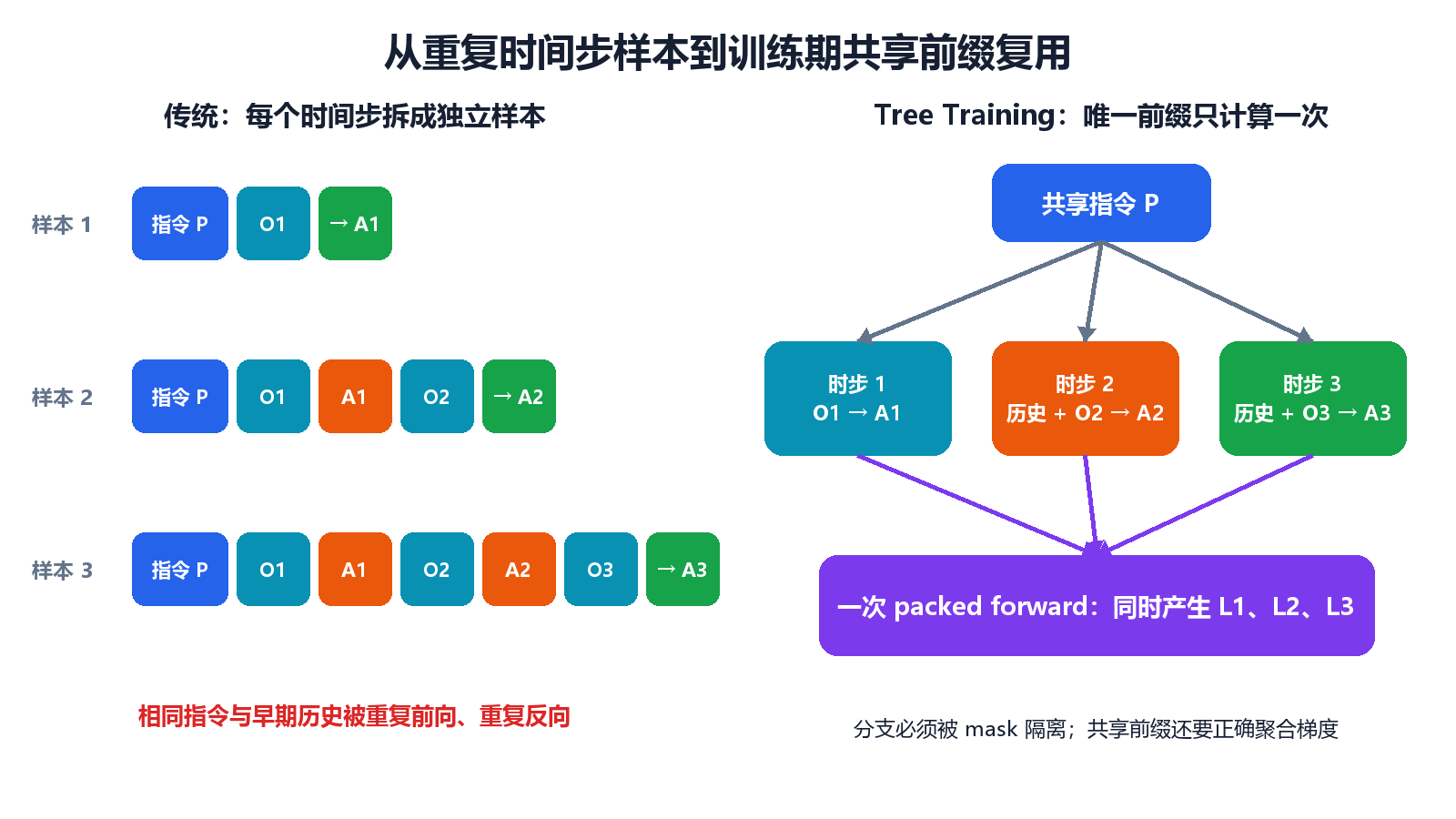

图 1：传统训练重复处理共享历史；Tree Training 将唯一 token 打包后一次训练。

1.1 一句话结论

这项技术不是简单地“把所有帧拼起来”，而是同时完成：

将共享前缀的样本组织成前缀树；
用 DFS 序列化，使每个唯一 token 只出现一次；
用树状 attention mask 阻断兄弟分支；
用路径计数设置 loss 权重，保持梯度等价；
整树放不进显存时，用可微分 gateway 传递 KV、状态和梯度。

1.2 对 Gemini 解读的事实核查

说法	判断	更准确的解释
直接拼接会让早期动作看到未来帧	部分正确	causal mask 能阻断右侧未来 token；DFS packing 的关键问题是阻断已经位于左侧、但属于兄弟分支的 token。
历史图像 KV 在显存中只存一份	方向正确但过度简化	唯一 token 的 K/V 和激活只计算一次，但训练还要保留反向传播所需张量，不能等同推理期只读 KV cache。
不同 episode 因场景相同而共享视觉前缀	缺乏来源支持	Mistral 原文明确的是压缩一个 episode；Tree Training 论文也强调一个 global batch 内的单 rollout tree。
22× 是端到端训练加速	不准确	Mistral 说的是训练 token 减少 22×；Tree Training 真实轨迹实验报告约 6.2×-6.3× 端到端加速。
显存严格从 O(T²) 降为 O(T)	不够严谨	去重激活随唯一 token 数增长；attention 复杂度还取决于路径深度和稀疏 kernel。

2. 为什么逐时间步 VLA 训练会重复计算？

设导航 episode 有 $T$ 个决策时间步，第 $t$ 步监督样本为：

\[x_t=[P,H_t,O_t], \qquad y_t=A_t\]

$P$：系统提示、导航指令、机器人能力描述等固定前缀；
$H_t$：过去观测、动作、位姿、摘要或记忆；
$O_t$：当前视觉、深度或状态观测；
$A_t$：当前动作标签。

传统数据管线将每个时间步当成独立样本：

\[[P,O_1]\rightarrow A_1\] \[[P,O_1,A_1,O_2]\rightarrow A_2\] \[[P,O_1,A_1,O_2,A_2,O_3]\rightarrow A_3\]

假设固定前缀长度为 $p$，每步新增 $\Delta$ 个 token，则逐时间步展开的总 token 数为：

\[N_{flat}=\sum_{t=1}^{T}(p+t\Delta)=Tp+\frac{\Delta T(T+1)}{2}\]

唯一 token 数为：

\[N_{unique}=p+T\Delta\]

token 压缩比为：

\[R_{token}=\frac{N_{flat}}{N_{unique}} =\frac{Tp+\Delta T(T+1)/2}{p+T\Delta}\]

当固定前缀较短且每步增量接近时，压缩比约为 $(T+1)/2$。因此，纯前缀链中 22× 大致对应四十多个时间步；真实 VLA 还包含不等长视觉 token、历史裁剪和提示模板，不能据此反推准确 episode 长度。

3. 从线性样本恢复为前缀树

3.1 为什么不是普通长序列？

如果每个上下文永远只是上一时刻追加新 token，那么可以在普通 causal sequence 的多个位置计算动作 loss。但真实 agent/VLA 数据常出现：

同一父状态产生多个候选动作或采样分支；
think-mode 删除、替换或隐藏中间推理；
历史被截断、摘要或重新组织；
不同时间步共享指令和历史块，却附加独立的当前观测与 action query；
并行工具调用或 retokenization drift 改变后续上下文。

更一般的数据结构是前缀树。每个节点 $n$ 保存 token segment $T_n$，每条根到叶路径是一条完整训练序列。

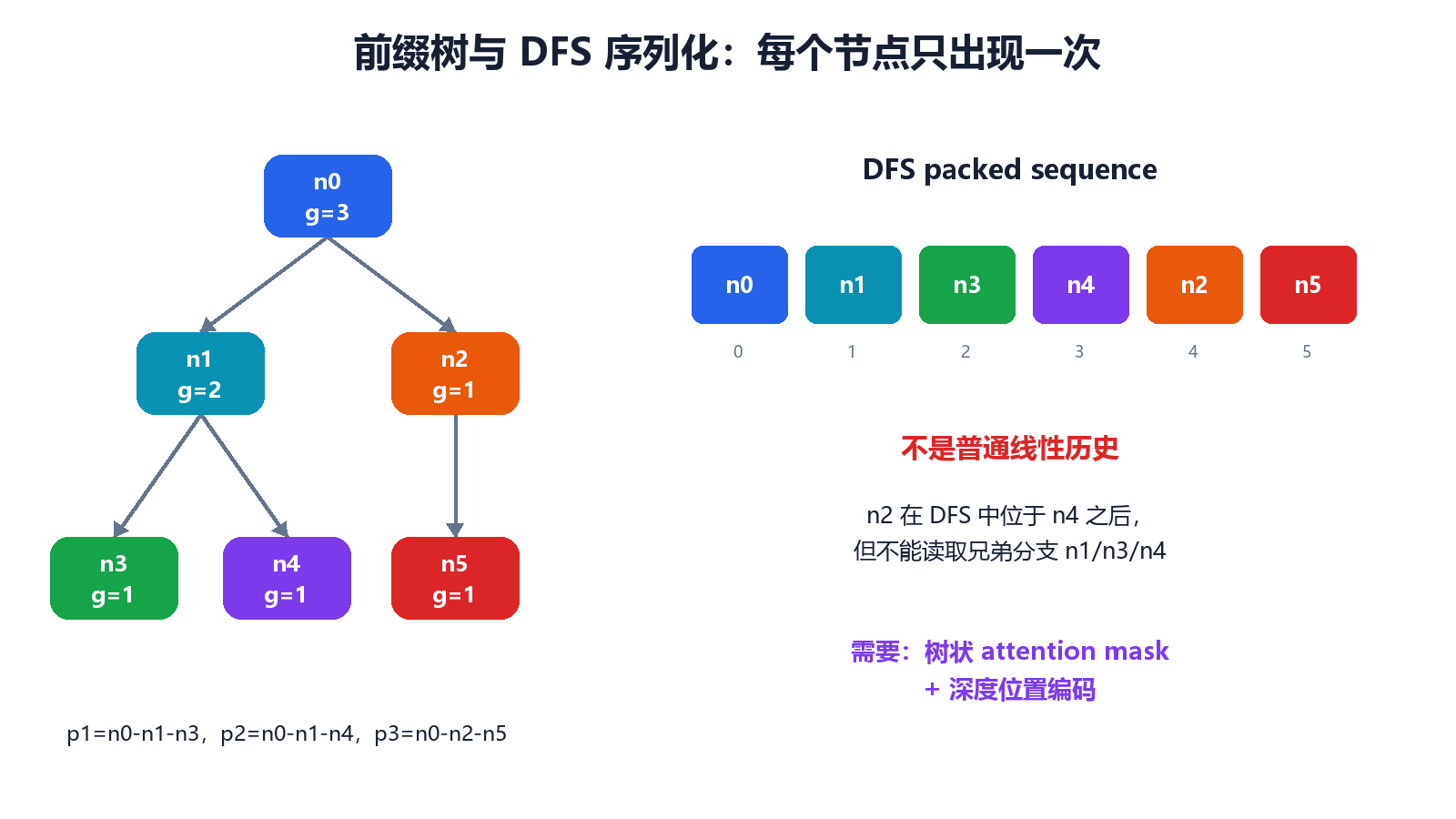

图 2：前缀树按 DFS 序列化为 n0,n1,n3,n4,n2,n5，每个节点只出现一次。

3.2 基线与 DFS 序列化

设树有 $K$ 条根到叶路径。基线展开会为每个子树重复父节点：

\[X_{base}(i)=\operatorname{Concat}[token(i),X_{base}(c_1),token(i),X_{base}(c_2),\ldots]\]

Tree Training 改用 DFS：

\[X_{DFS}(i)=\operatorname{Concat}[token(i),X_{DFS}(c_1),X_{DFS}(c_2),\ldots]\]

每个节点只出现一次，但兄弟分支被放入同一物理 sequence，因此必须修正 attention、position id，以及混合 SSM 模型中的 recurrent state。

4. 核心一：Tree-based Attention Mask

4.1 标准 causal mask 为什么不够？

标准 causal mask 只检查物理位置：$i$ 可以读取所有 $j\le i$。在 DFS 顺序

\[[n_0,n_1,n_3,n_4,n_2,n_5]\]

中，$n_2$ 位于 $n_4$ 之后。普通 causal mask 会允许 $n_2$ 读取 $n_1,n_3,n_4$，但这些节点属于另一个兄弟分支。这是 DFS packing 中真正的信息泄漏。

4.2 可见性规则

令 $node(i)$ 表示 token $i$ 所属节点，$Anc(n)$ 表示节点及其祖先集合：

\[M_{ij}=\begin{cases} 0,& j\le i\ \land\ node(j)\in Anc(node(i))\\ -\infty,& \text{otherwise} \end{cases}\] \[Attention(Q,K,V)=Softmax\left(\frac{QK^\top}{\sqrt d}+M\right)V\]

每个 token 的可见上下文因此与独立根到叶路径运行完全一致。

图 3：蓝色单元表示可见；位于 DFS 左侧的兄弟分支也会被显式阻断。

4.3 生产实现不能构造巨大 dense mask

概念上 $M$ 是 $N\times N$ 矩阵，但长序列不能显式保存完整 mask。常见实现方式是：

在 FlashAttention kernel 内按节点祖先关系生成 block 可见性；
使用 block-sparse attention，只计算祖先路径对应 block；
预计算每个节点的 DFS 区间、parent、depth 和 ancestor block table；
小模型先用 PyTorch FlexAttention 的 mask_mod 验证，再换定制 kernel。

论文实现基于 FlashAttention V3 的节点级共享前缀 mask。若先做完整 dense attention 再把非法位置乘零，语义正确但很可能没有预期加速。

5. 核心二：位置编码按树深度，而非 DFS 下标

DFS 物理下标不等于 token 在独立路径中的逻辑位置。直接使用 packed sequence 下标会让后访问的兄弟分支获得过大的 RoPE position id。

若 token $t$ 位于节点 $n$ 内部偏移 $j$，正确位置为：

\[pos(t)=\sum_{n'\in Anc(n)\setminus\{n\}}|T_{n'}|+j\]

即位置由根到当前节点的累计长度决定。同深度、相同祖先长度的兄弟节点可以复用相同 position range，保证 RoPE 与逐路径基线一致。

6. 核心三：加权损失保证梯度等价

6.1 逐路径基线

设根到叶路径集合为 $\mathcal P=\{p_1,\ldots,p_K\}$：

\[L_{sep-avg}=\frac{1}{K}\sum_{k=1}^{K}\sum_{t\in p_k}\ell_t(\theta)\]

SFT 中：

\[\ell_t(\theta)=-\log p_\theta(y_t\mid x_{\le t})\]

policy-gradient RL 中也可令：

\[\ell_t(\theta)=-A_t\log p_\theta(y_t\mid x_{\le t})\]

6.2 交换求和顺序

令 $g_t$ 是经过 token $t$ 的根到叶路径数：

\[\sum_{k=1}^{K}\sum_{t\in p_k}\ell_t =\sum_t g_t\ell_t\]

于是：

\[L_{tree}=\sum_t\frac{g_t}{K}\ell_t(\theta)=L_{sep-avg}\]

由微分线性性：

\[\frac{\partial L_{tree}}{\partial\theta} =\frac{\partial L_{sep-avg}}{\partial\theta}\]

共享前缀只 forward 一次，但子分支的梯度会在共享祖先处自动相加。

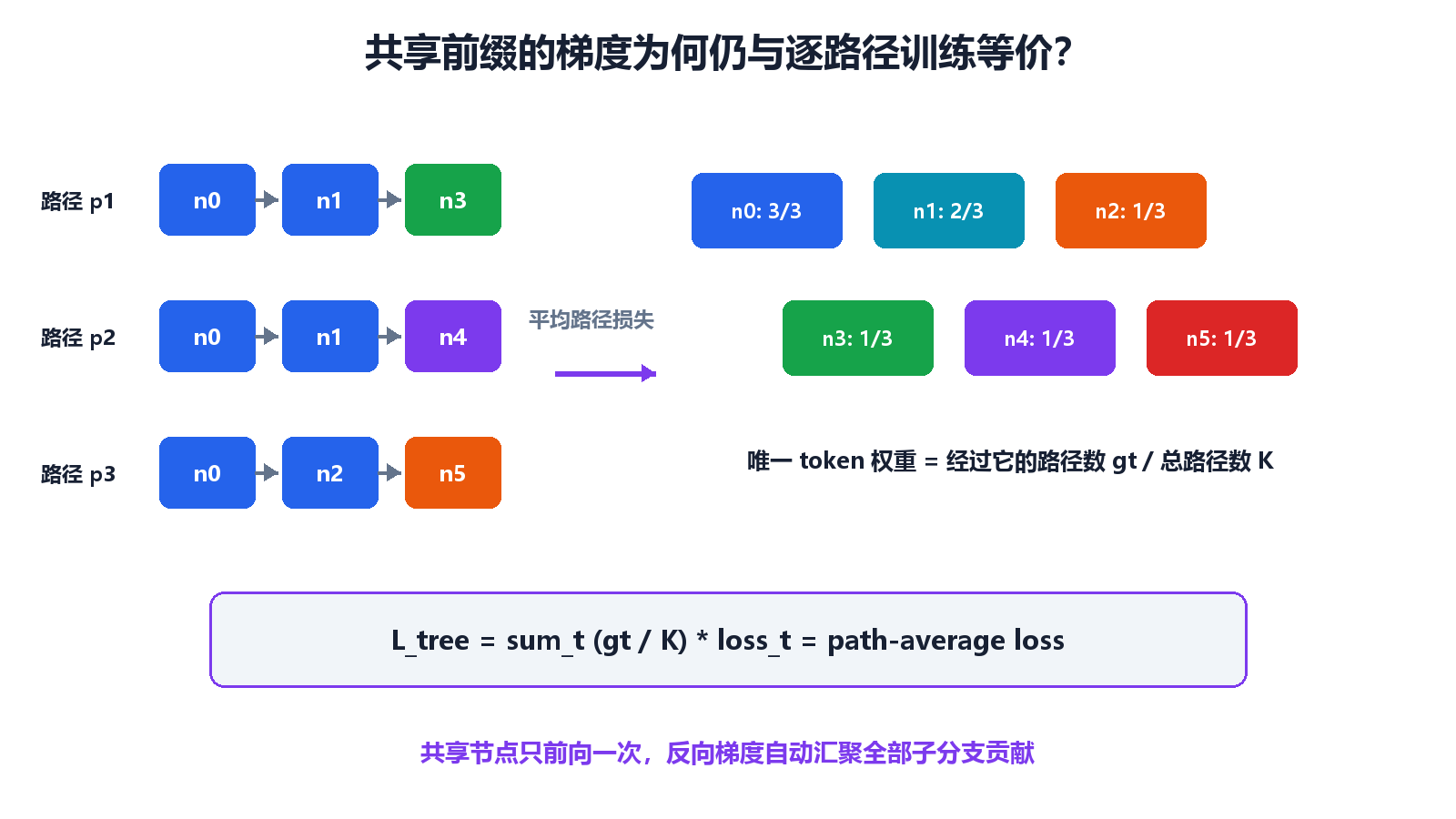

图 4：n0 和 n1 按 3/3、2/3 加权，得到与三条路径独立训练后平均相同的目标。

6.3 VLA action loss 的细节

机器人模型通常只对 action token、waypoint token、坐标 token 或 stop token 计算 loss；指令、环境回传和视觉 token 的 label 设为 ignore index。此时 $g_t/K$ 只乘到有效监督位置。上下文 token 虽无直接 loss，仍通过后续 action loss 接收梯度。

7. 训练期 Prefix Cache 不等于推理期 KV Cache

推理时，过去 token 已确定，缓存 K/V 后只计算新 token，通常不需要对前缀反向传播。

训练时，共享前缀必须接收全部后续分支的梯度。如果直接把前缀 K/V 永久 detach，共享前缀会丢失学习信号。训练期复用的本质是：

同一次 packed forward 内，共享 token 的 K/V 和激活只创建一次；
同一 autograd graph 内，多个后代对共享表示的梯度自动相加；
跨显存分区时，可以临时 detach 成 gateway leaf，但随后必须把 leaf gradient 显式中继回父图。

因此，“训练期 prefix caching”更准确的名字是 可微分的共享前缀计算复用。

8. 整棵树放不进 GPU：Redundancy-Free Tree Partitioning

8.1 朴素切分仍会重算祖先

若唯一 token 数 $N_{tree}$ 超过容量 $C$，树必须切成多个 connected subtree。若每个子分区重新拼接祖先，边界会再次产生重复。

论文示例：

展平基线：164k token；
树唯一 token：83k；
普通树分区：102k；
可微分边界：仍为 83k。

8.2 Gateway forward 与 backward

在切分节点 $n_c$，父分区输出：

各层 ancestor K/V；
ancestor-aware attention bias；
基于树深度的 position offset；
混合 SSM 模型所需 recurrent state 和 causal-conv context。

这些张量 detach() 后重新设置 requires_grad=True，作为子分区 gateway leaf。子分区直接读取，不重算祖先。子分区 backward 后，系统将 gateway leaf gradient 显式传回父分区原始张量，再沿父图继续反向。

多个子分区共享同一 cut node 时，论文使用 float32 accumulator hook 汇总梯度，减少多次 bfloat16 累加的舍入误差。

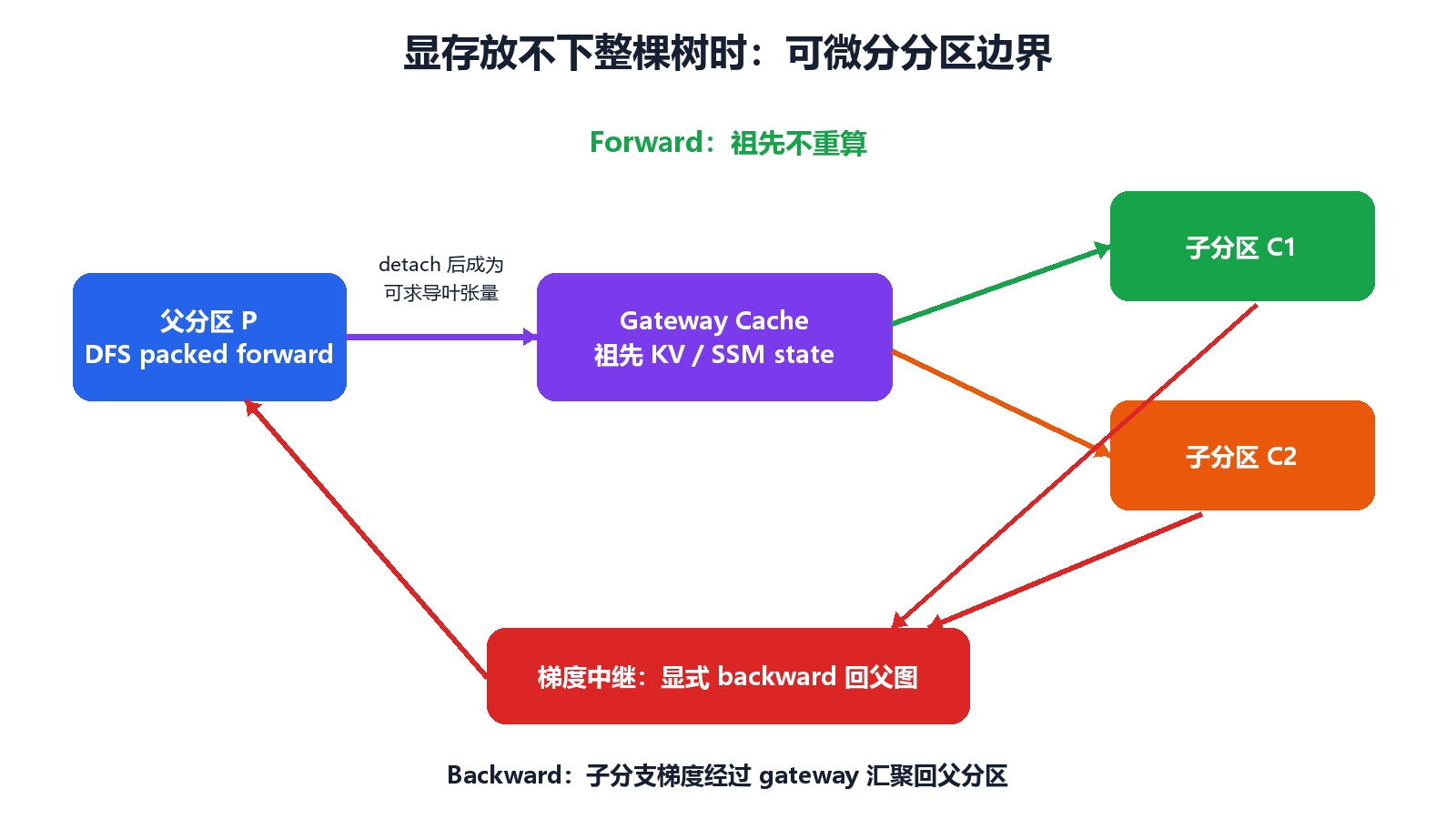

图 5：父分区只前向一次；子分区读取 gateway，梯度再中继回父图。

8.3 为什么沿节点边界切分？

每个 partition 必须是连通子树，使 partition dependency graph 仍是一棵树，每个子分区只有一个父分区。这样反向峰值激活可约束在一条根到叶路径规模。随意混合无关子树可能让一个 partition 依赖多个父图，迫使多组祖先计算图同时驻留。

9. 混合 Attention + SSM 模型的额外修复

对 full-attention 与 Gated Delta Net 等 SSM 层交错的模型，仅有 attention mask 不够，因为 SSM 会按物理顺序传递 recurrent state。

9.1 State routing

DFS 为 $n_0,n_1,n_3,n_4,n_2,n_5$ 时，朴素顺序会把 $n_4$ 状态传给 $n_2$。正确做法是让 chunk $c$ 从父节点 $\pi(c)$ 读取初始状态：

\[h_c^{(0)}=h_{\pi(c)}^{(end)}\]

9.2 Causal convolution context

若 SSM 含 kernel size 为 $K_{conv}$ 的 causal conv1d，子节点应读取父节点保存的最后 $K_{conv}-1$ 个有效 token，而不是 DFS 地址上相邻的兄弟 token：

\[y_c=Conv([ctx_{\pi(c)};x_c])[K_{conv}-1:]\]

纯 Transformer VLA 不需要此修改；包含 Mamba、GDN 等 recurrent 模块时，这是保证 forward equivalence 的必要条件。

10. 正确理解 22× 与 POR

Tree Training 定义 Potential Overlap Ratio：

\[POR=1-\frac{N_{tree}}{N_{flat}}\]

完全消除重复时，理论 token/计算复用上限为：

\[S_{upper}=\frac{N_{flat}}{N_{tree}}=\frac{1}{1-POR}\]

22× token reduction 对应：

\[POR=1-\frac{1}{22}\approx95.45\%\]

即传统样本中约 95.45% 的 token 是共享前缀重复，不代表 GPU 所有模块同步提速 22×。

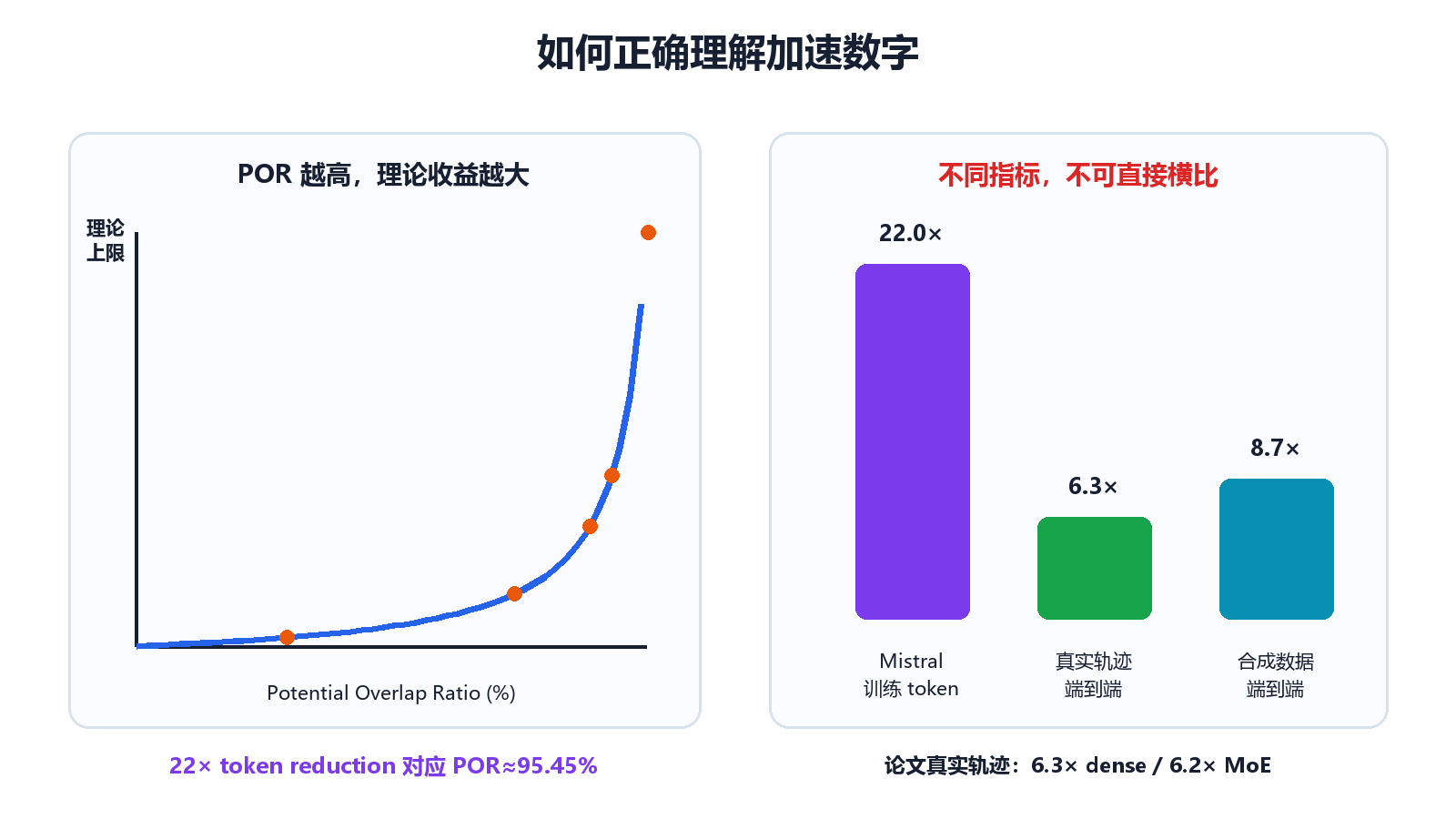

图 6：Mistral 的 22× token 减少与论文的端到端 speedup 是不同指标。

10.1 公开论文的实验数字

Tree Training 在 64 张 NVIDIA Hopper GPU、Megatron-Core 和 sequence packing 基线上测试：

场景	模型/数据	结果
真实 agentic rollout	Qwen3-32B Dense	平均 6.3× 端到端加速
真实 agentic rollout	Qwen3-30B MoE	平均 6.2× 端到端加速
合成高 POR，整树可放显存	Qwen3-8B/32B	最高 8.7×
额外 Tree Training 张量	Qwen3-32B	约 1.2 MB
Terminal Bench 2.0 RL	Qwen3-32B	full tree avg@4 28.8，最长路径基线 20.9

真实 rollout 的理论上限约 6.5×，实现达到 6.2×-6.3×，捕获超过 95% 的理论潜力。但这不能替代 Robostral 自身尚未公开的完整 profiling。

11. 映射到 Robostral Navigate：合理推断与未知项

Mistral 没有公开完整 tensor layout、mask kernel 和 loss weighting。根据“entire episode into a single sequence”“tree-based attention-masking”“all time steps in a single forward pass”，一个合理结构是：

11.1 Episode tree

根节点可以包含：

system prompt 与机器人能力；
自然语言导航指令；
坐标系和 episode 固定元数据。

各时间步节点包含：

当前保留的历史表示；
RGB、多视角、深度、位姿 token；
action query 模板；
需要监督的动作 token。

上下文继承时合并共同 token segment；发生历史裁剪、摘要或模板变化时，从最后一个相同前缀处分叉。

11.2 视觉 token 的三层复用机会

同一帧重复出现在历史中时，图像 encoder 输出可只计算一次；
multimodal projector 后的视觉 token 可成为共享树节点；
LLM 各层 K/V 与激活通过 tree attention 只创建一次。

官方页面明确的是训练序列和 attention 层面的压缩；是否进一步缓存视觉 backbone 特征，需要代码或技术报告确认。

11.3 必须阻止的泄漏

时间步 $t$ 的 action query 读取 $t+1$ 观测；
一个候选动作分支读取其他候选分支；
teacher-forced action token 泄漏到其预测位置；
DFS 左侧兄弟分支的视觉 token 被当前分支读取；
history summary 读取部署时不可见的原始 hidden reasoning。

12. 可实现的数据结构与伪代码

class TreeNode:
    token_ids: Tensor
    labels: Tensor             # 非监督位置为 -100
    parent: int
    children: list[int]
    depth_token_offset: int
    path_count: int            # g_n

DFS packing：

packed_ids = concat(node.token_ids for node in dfs_nodes)

position_ids = concat(
    arange(node.depth_token_offset,
           node.depth_token_offset + len(node.token_ids))
    for node in dfs_nodes
)

loss_weights = concat(
    full(len(node.token_ids), node.path_count / num_paths)
    for node in dfs_nodes
)

mask 语义原型：

def tree_mask(query_token, key_token):
    query_node = token_to_node[query_token]
    key_node = token_to_node[key_token]
    return key_token <= query_token and is_ancestor(key_node, query_node)

loss：

token_loss = cross_entropy(
    logits[:, :-1], labels[:, 1:],
    reduction="none", ignore_index=-100,
)
loss = (token_loss * loss_weights[:, 1:] * valid_mask).sum()

生产实现必须避免逐 token is_ancestor，将节点级 block table 融入 attention kernel。

13. 复杂度与显存：不要只看 token 数

设 $D(t)$ 为 token $t$ 的祖先路径长度。线性层、MLP、归一化等计算主要从 $N_{flat}$ 降至 $N_{tree}$；tree attention 的有效 pair 数更接近：

\[N_{pairs}=\sum_{t\in tree}D(t)\]

而不是简单的 $N_{tree}^2$。真正的 block-sparse/tree-aware kernel 可以跳过兄弟分支 pair；dense attention 加 mask 则可能无法获得预期速度。

训练峰值显存仍包括 hidden activation、Q/K/V、MLP 中间量、vision encoder activation、optimizer state、通信 buffer 和 gateway 张量。Tree Training 消除共享 token 的重复激活，但不等于长上下文训练没有成本；仍需 activation checkpointing、context parallel、ZeRO/FSDP 与树分区配合。

14. 正确性验证清单

14.1 最小等价性测试

对一棵小树分别运行：

每条根到叶路径独立 forward，loss 求平均；
DFS packed forward + tree mask + depth position + weighted loss。

比较每个监督 token 的 logits、总 loss、关键参数 gradient 和 optimizer step 后参数。float32 小模型应接近机器精度；bf16 大模型允许因 GEMM 形状和浮点加法顺序产生小误差。

14.2 泄漏测试

修改兄弟分支 token，当前分支 logits 不应变化；
修改祖先 token，所有后代 logits 应变化；
修改未来子节点，祖先和其他分支不应变化；
交换兄弟 DFS 顺序，逻辑 position 与路径 logits 应不变；
action label 只影响 loss，不得错误进入同位置输入。

14.3 性能 profiling

记录 $N_{flat}$、$N_{tree}$、POR、forward/backward 时间、attention/MLP/vision encoder/通信占比、HBM 峰值、有效 attention block 比例，以及不同树深和分支因子的收益。

15. 何时最值得使用？

适合：

episode 长且历史持续增长；
所有时间步都保留监督；
固定指令和早期视觉历史占比高；
同一 rollout 有候选分支或上下文重写；
POR 高且 kernel 能利用结构化稀疏；
主要成本位于 LLM 主干。

收益较小：

每步上下文几乎完全不同；
模型只看当前帧；
episode 很短或 POR 低；
使用 dense mask，非法 attention pair 仍完整计算；
vision backbone 占主要时间且视觉特征未复用。

16. 总结

Robostral Navigate 的高效监督训练可以概括为：

把“许多共享前缀的时间步样本”恢复成原本的树结构，使每个唯一 token 只参与一次前向计算，同时通过树状可见性、逻辑位置、加权损失和可微分状态中继，保留逐样本训练的因果语义与梯度。

真正关键的不是“KV cache”这个词，而是训练计算图中的 可微分共享：

DFS 解决唯一 token 的紧凑存储；
tree attention mask 解决跨分支泄漏；
depth-based position 解决 RoPE 等价性；
path-count loss weight 解决目标与梯度等价性；
differentiable gateway 解决超长树显存约束；
SSM state routing 解决混合架构的状态污染。

Mistral 的 22× 表明导航数据具有极高前缀重复率。Tree Training 论文进一步证明，当这种复用落实到 forward、backward 和显存分区中时，理论 token 节省能够高比例转化为真实训练加速。

参考资料

Mistral AI. Robostral Navigate. https://mistral.ai/news/robostral-navigate/
Jinghui Wang et al. Tree Training: Accelerating Agentic LLMs Training via Shared Prefix Reuse. arXiv:2511.00413v5, 2026-04-23. https://arxiv.org/abs/2511.00413
本地论文文件：new_paper/2511.00413v5.pdf
Kwon et al. Efficient Memory Management for Large Language Model Serving with PagedAttention. SOSP 2023.
Shah et al. FlashAttention-3: Fast and Accurate Attention with Asynchrony and Low-precision. 2024.
